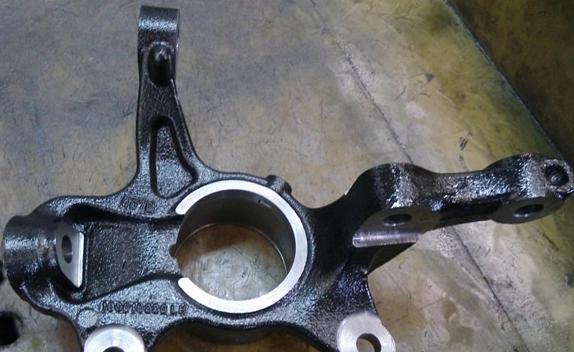

，同時還還有來自轉向器的轉向力實現汽車行駛方向的控制，在強度、抗沖擊性、可靠性方面都有很高的要求。因此轉向節的加工精度對整輛汽車的壽命影響很大。

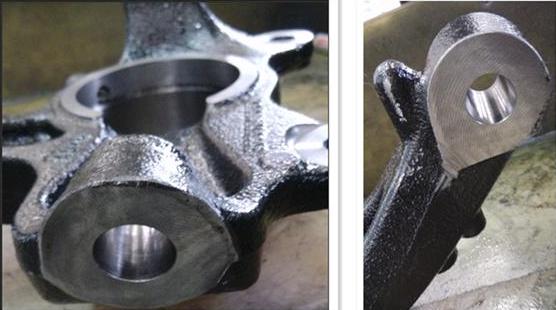

圖二 轉向節錐度滾子軸承安裝孔



轉向節軸桿部分的兩個外圓軸頸上各有一個用于安裝圓錐滾子軸承的錐孔

。加工此錐孔采取錐度鉆去除余量，再用錐度鉸刀精加工到位。但因錐孔的錐度公差要求為±0.1°

，要求相當高，正因?yàn)?a href="http://www.openvp.cn/bbx/product-1468633.html" target="_blank">刀具是正錐

，所以在加工時的切削阻力特別大

，在加工時易產生震刀現象，側刃易產生崩刃

，所以刀具加工壽命非常短

，加工此錐孔成了很多刀具生產廠商傷腦的事情。碩朔刀具經過不斷研究

，攻破了這一難題

，采用特殊槽型與芯厚正錐設計，優化了刀具的剛性及排屑

，解決了切削阻力大的問題，另外在刀具側刃制作出特殊刃帶

，解決了震刀與崩刃問題。通過我們的優化設計及工藝

，成功解決了此錐孔加工的難題

。

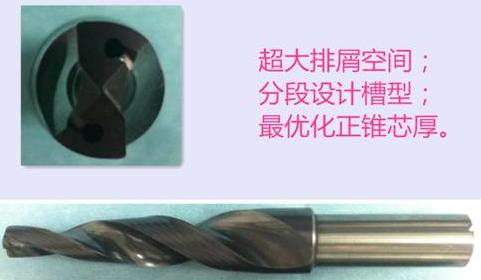

圖三  內冷錐孔鉆

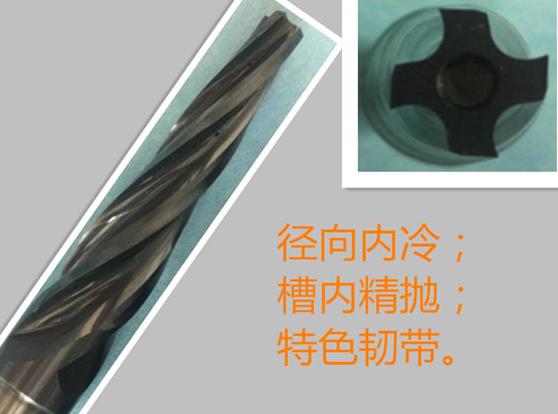

圖四 內冷錐度鉸刀



碩朔刀具在國內某知名汽車零部件生產商的一種轉向節錐孔的加工案例：

零件材料：鋁合金

孔徑/孔深：小端D17/25通孔

錐度：9.472°±0.1°

加工參數：n=3500 rev/min

F=1500 mm/min

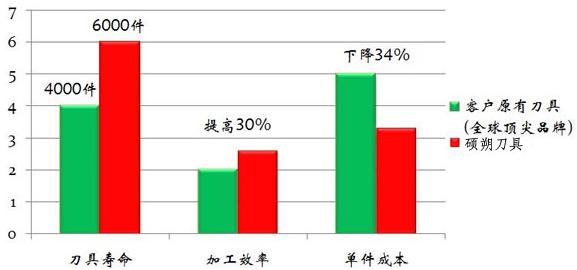

加工優勢：提高效率

，降低成本

，提高工件質量。
