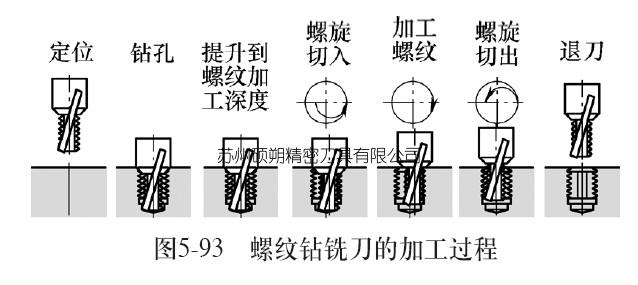

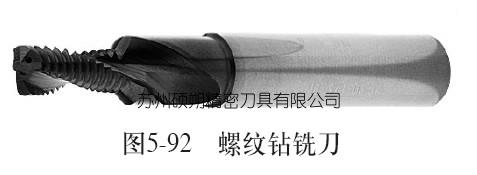

受鉆削部分直徑的限制，一把螺紋鉆銑刀只能加工一種規格的內螺紋

。在選用螺紋鉆銑刀時，不但要考慮被加工螺紋孔規格，還應注意刀具有效加工長度與被加工孔深度的匹配，否則不能實現倒角功能。

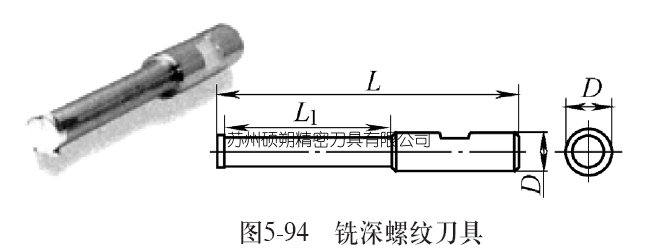

6. 銑深螺紋刀具 銑深螺紋刀具（見圖5-94）是一種單齒螺紋銑刀

。一般的螺紋銑刀刀刃上有多個螺紋加工齒，刀具與工件接觸面積大，切削力也大，且加工內螺紋時刀具直徑必須小于螺紋孔徑。由于刀體直徑受到限制，影響刀具剛性，且銑螺紋時刀具為單側受力，銑削較深螺紋時易出現讓刀現象，影響螺紋加工精度，因此一般的螺紋銑刀有效切削深度約為其刀體直徑的2倍，而使用單齒的銑深螺紋刀具可以較好克服上述缺點。由于減小了切削力，可大幅提高螺紋加工深度（見圖5-94中L1）。



7. 螺紋銑削刀具系統通用性與高效性是螺紋銑刀的一個突出矛盾

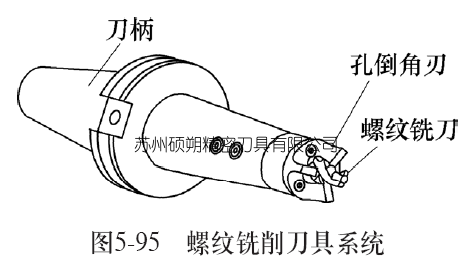

，一些具有復合功能的刀具（如螺紋鉆銑刀）加工效率高但通用性較差，而通用性好的刀具效率往往又不高。為解決這一問題，開發了模塊化的螺紋銑削刀具系統（見圖5-95）

，該刀具統一由刀柄、锪孔倒角刃及通用螺紋銑刀組成

，可根據加工要求選擇不同類型的锪孔倒角刃和螺紋銑刀

。這種刀具系統通用性好

，加工效率高

，但刀具成本較高。以上概略介紹了幾種常用螺紋銑削刀具的功能與特點

。



（三）螺紋銑削問題與對策

螺紋銑刀和其他銑刀一樣，在銑削加工過程中會遇到刀片磨損

、崩刃

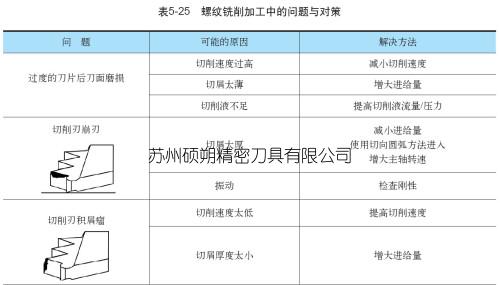

、積屑瘤等現象，表5-25為螺紋銑削加工中常見的幾個問題及相應的解決方案

。
